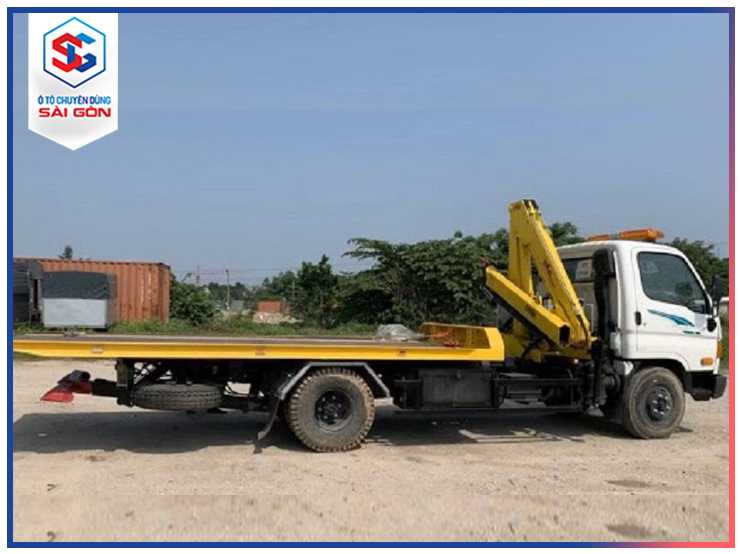

THÔNG SỐ KỸ THUẬT XE CỨU HỘ ĐA NĂNG CÓ CẨU GẬP HYVA

TRÊN XE HINO XZU730L-HKFTP3

TT

THÔNG SỐ KỸ THUẬT

1.

Mô tả chung

Xe có sàn trượt để chở 01 xe trên sàn, càng kéo thủy lực sau xe để kéo 01 xe theo sau.

Xe có trang bị cẩu quay thủy lực dạng gập hãng HYVA để hỗ trợ trong công tác cứu hộ giao thông.

  2

Xe cơ sở

Xe cơ sở là xe satxi dạng xe tải có cabin hiệu HINO model  XZU730L-HKFTP3 lắp ráp tại nhà máy HINO Việt Nam.

Hệ thống truyền động: 4x2

Chiều dài cơ sở : 4.200 mm

Tổng trọng tải : 8.500 kg

2.1

Động cơ xe

+ Model động cơ: NO4C-UV

+ Thể tích làm việc : 4009 cm3

+ Loại động cơ: Diesel 4 kỳ và 4 máy thẳng hàng, tuabin tăng áp và làm mát khí nạp, tiêu chuẩn khí thải EURO IV.

+ Phun nhiên liệu điều khiển điện tử.

+ Công suất lớn nhất: 150 Ps (110 kW) / 2.500 vòng/phút

+ Mô men xoắn lớn nhất: 420 N.m tại 1.400 vòng/phút

2.2

Hộp số

Kiểu cơ khí, 6 số tiến, 1 số lùi

2.3

Hệ thống lái

Trục vít - ê cu bi trợ lực thủy lực

2.4

Hệ thống phanh

Tang trống, phanh dầu mạch kép trợ lực chân không

2.5

Hệ thống treo

2.6

• Trục 1

Nhíp lá, giảm chấn thủy lực

• Trục 2

Nhíp lá

2.7

Thùng nhiên liệu

100 lít

2.8

Lốp

7.50-16

2.9

Cabin

Cabin loại đơn, kiểu lật

Số chỗ ngồi trong cabin: 3 người

3

Kích thước xe cứu hộ (mm)

+ Chiều dài (L)

7.625

+ Chiều rộng (W)

2.150

+ Chiều cao (H)

2.700

Khối lượng

- Tổng trọng tải  :  8.500 (kg)

- Khối lượng bản thân : 5.805 (kg)

- Tải trọng chở trên sàn: 2.500 (kg)- khi chỉ chở xe

- Tải trọng đặt lên càng nâng sau xe:  1.500 (kg)- khi chỉ kéo xe

Số người cho phép : 3 người – 195 kg

2.6

Các thiết bị tiện nghi trên xe

• CD/FM-Radio
• Cửa sổ điều chỉnh bằng điện
• Điều hòa không khí trong cabin

2.7

Các thiết bị đi kèm theo xe

• 01 lốp xe dự phòng như các lốp chính
• 01 bộ đồ nghề sửa chữa theo xe cơ sở.
• 01 bình chữa cháy

3

Xe cứu hộ hoàn chỉnh

Có sàn trượt, có càng nâng – kéo và có cẩu quay thủy lực được vận hành bằng hệ thống thủy lực

3.1

Kích thước lọt lòng sàn chở xe (mm)

+ Chiều dài (L)

4.800

+ Chiều rộng (W)

2.090

+ Vật liệu làm sàn:

Làm từ thép tấm chịu lực Q345, dày 3mm, có đục lỗ chân cừu nhằm tăng độ cứng, giảm trọng lượng, tăng độ ma sát cho xe đỗ trên mặt sàn.

• Khung phụ

- Làm bằng thép sấn định hình loại có chiều dầy từ 3-8mm.

3.2

Hệ thống cứu hộ trên sàn

• Dạng sàn trượt
• Hành trình bàn trượt  2.850 mm
• Góc tiếp đất của mặt sàn 15⁰

3.3

Bộ càng nâng kéo phía sau

+ Lực nâng của tay càng: 3.500 kg;

+ Lực kéo tay càng: 4.500kg

+ Chiều dài tay càng: 1.895 mm

+ Hành trình ra càng: 1.135 mm

3.4

Cẩu quay thủy lực

Hệ thống cẩu gập được lắp phía trước sàn công tác hỗ trợ cho việc cẩu cứu hộ xe. Nhập khẩu đồng bộ do hãng HYVA sản xuất.

Điều khiển vận hành cẩu bằng van tay cơ đồng bộ theo cẩu.

Model: : HB60-E1

+ Bán kính hoạt động tối đa: 7,88 m

+ Độ cao tối đa khi nâng: 7,75 m

+ Tải trọng nâng tối đa:

-           Tải trọng nâng 1.890 kg / 2,43  m

-           Tải trọng nâng 1.300 kg / 3,63 m

-           Tải trọng nâng   950 kg / 4,98 m

-          Tải trọng nâng   700 kg / 6,43 m

3.5

Kiểu tời kéo trên sàn xe

+ Nguồn kéo: Mô tơ thủy lực;

+ Số lượng: 01 bộ

+ Lực kéo lớn nhất: 15.000lbs cho tầng kéo ngoài cùng (~6.818 kg)

+ Truyền động bằng cụm bánh răng hành tinh ăn khớp trong 2 cấp

+ Phanh tời: cơ khí tự động

+ Có đầy đủ các thiết bị an toàn đi kèm: van an toàn thủy lực; cụm dẫn hướng 4 chiều không gian mở rộng vùng làm việc cho tời, móc tời, nắp bảo vệ cáp,…

3.6

Hệ thống thủy lực vận hành các thiết bị cứu hộ

*Xi lanh thuỷ lực: Linh kiện ống xi lanh, cần xi lanh và zoăng phớt nhập khẩu từ Đài Loan

- Xi lanh sàn trượt: 01  Chiếc.

- Xi lanh nâng hạ sàn trượt: 02 Chiếc

 - Xi lanh  nâng hạ sau: 02 Chiếc

- Xi lanh ra vào càng nâng sau: 01 Chiếc

* Van thủy lực nhập khẩu từ Đài Loan

- Van phân phối thủy lực (lưu lượng nhất 45 lít/ phút, áp suất lớn nhất 320 bar) (van 5 tay): 01 bộ.

- Van chống lún 2 chiều  có điều khiển, lưu lượng lớn nhất 50 lít/ phút, áp suất lớn nhất 300 bar: 04 chiếc

-Van an toàn kép (cho motor thủy lực) lưu lượng lớn nhất 70 lít/ phút, áp suất lớn nhất 300 bar: 01 Chiếc.

*Bơm thủy lực nhập khẩu từ Ý

- Lưu lượng 45,2 cc/vòng

- Áp suất hoạt động liên tục lớn nhất: 250 bar

- Áp suất làm việc không tiên tục lớn nhất: 270bar

- Áp suất có thể chịu tối đa trong 15s: 300bar.

- Số lượng: 01 chiếc.

* Lọc dầu hồi thủy lực nhập khẩu từ Đài Loan

- Lưu lượng tối đa: 100 lít/phút

- Độ lọc dầu: 60 µm.

- Kiểu loại: lọc hồi bắt mặt bích trên mặt thùng dầu, hạn chế tối đa việc bị ngoại lực va đập làm vỏ và lõi lọc.

*Phụ kiện thủy lực:

- Đồng hồ áp suất: 01 Chiếc. Loại bắt bích, chân ren sau đồng hồ, thuận tiện cho việc quan sát và vận hành xe. Áp suất tối đa: 250bar.

- Van khóa đồng hồ: 01 chiếc

- Loc dầu hút: 01 Chiếc.

Toàn bộ các chức năng: nâng/hạ sàn trượt; ra/thu sàn trượt; tời thủy lực; nâng/hạ càng nâng sau; ra/thu càng nâng sau điều khiển hai chế độ: bằng tay và điều khiển từ xa sử dụng hai tầng điều khiển khí nén – điện (với chế độ điều khiển từ xa, chỉ cần 1 người có thể thao tác cứu hộ và căn chỉnh theo thời gian thực, rất thuận tiện cho việc vận hành xe và phù hợp xu thế hiện đại hóa các thiết bị điều khiển).

3.7

Các thiết bị, dụng cụ cứu hộ đi kèm

Có 1 thùng đồ lắp cố định ở Satxi để chứa các thiết bị, dụng cụ cứu hộ kèm theo bao gồm:

• 02 dây xích Φ10 dài 1 m
• 04 dây xiết cộng lực chằng bánh xe
• 01 bộ kẹp nhíp
• 01 bộ gắp bánh xe.
• 01 bộ kẹp xatxi
• 04 chèn lốp xe trên mặt sàn thùng.
• 01 móc tăng lực sàn xe.
• 01 dây xiết cộng lực khóa vô lăng
• 02 đèn công tác , 01 bình chữa cháy

3.8

Thiết bị hỗ trợ

Dàn đèn cứu hộ kiểu chớp– trang bị theo yêu cầu khách hàng (nếu có)

4

THỜI GIAN BẢO HÀNH

4.1

Xe cơ sở HINO

12 tháng hoặc 20.000 km (tùy theo điều kiện nào đến trước) kể từ ngày nghiệm thu giao hàng theo tiêu chuẩn của nhà sản xuất

4.2

Hệ thống chuyên dùng

12 tháng kể từ ngày nghiệm thu giao hàng theo tiêu chuẩn của nhà sản xuất

4.3

Tài liệu hướng dẫn sử dụng bằng tiếng Việt

Có 01 bộ của xe cơ sở và 01 bộ cho xe cứu hộ đa năng có cẩu.
